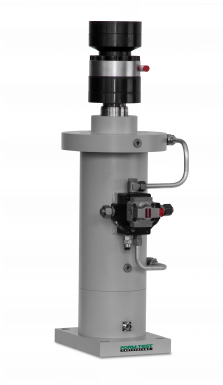

性能

• 差速器氣缸

• 低摩擦，測試結果絕對可重復


• 緊湊型設計 - 重量輕

• 集成和保護，電感式或磁致伸縮式位置測量系統，可實現精確的定位精度和控制


• 模塊化設計，附加組件和選件的適應性設計

• 與普通稱重傳感器和伺服閥兼容（5-340 l/min）

• 用于現有測試框架的通用連接尺寸


描述

• 差速器氣缸

• 活塞桿經過精細研磨和硬鍍鉻

• 活塞桿端部，帶螺栓圓、定心附件和內螺紋

• 珩磨設計的氣缸管


• 低摩擦導帶和密封件用于活塞導向

• 測試筒在沖洗和功能測試后交付

安裝選項

• 頭法蘭設計

• 高剛性的腳法蘭設計

• 調心滑動軸承

數據

• 試驗載荷： 200 kN

• 標準行程長度： 50 / 100 / 250 / 400 mm

• 系統壓力 210 或 280 bar

• 特殊尺寸/客戶定制配置的特殊氣缸

塊

• 用于根據所需的測試性能容納普通伺服閥
  （5-340 l/min）的閥塊，蓄壓器和液壓管路的連接

• 標準孔型，允許相同行程的
  氣缸之間互換

• 沖洗板，用于連接壓力油和回油連接

• 適用于相應伺服閥類型的轉接板

• 壓力油和回油蓄能器，用于平滑壓力波動

選件/配件

• 稱重傳感器

• 伺服閥

• 水力的

• 印版

• 調心滑動軸承

• 球形接頭

• 配送站

• 液壓軟管套件

• 快速接頭

• 包含在現有測試框架中的適配器部件
